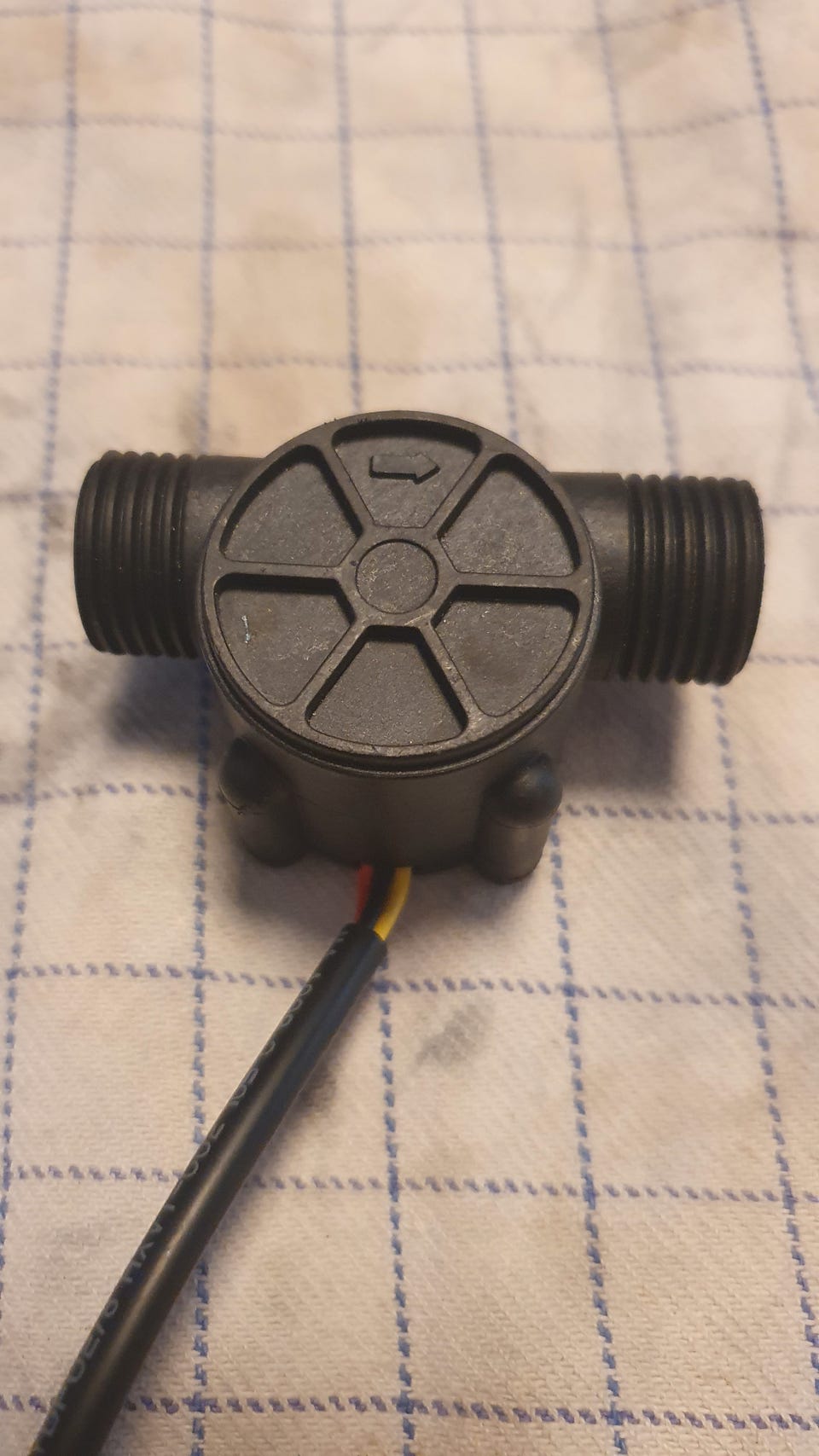

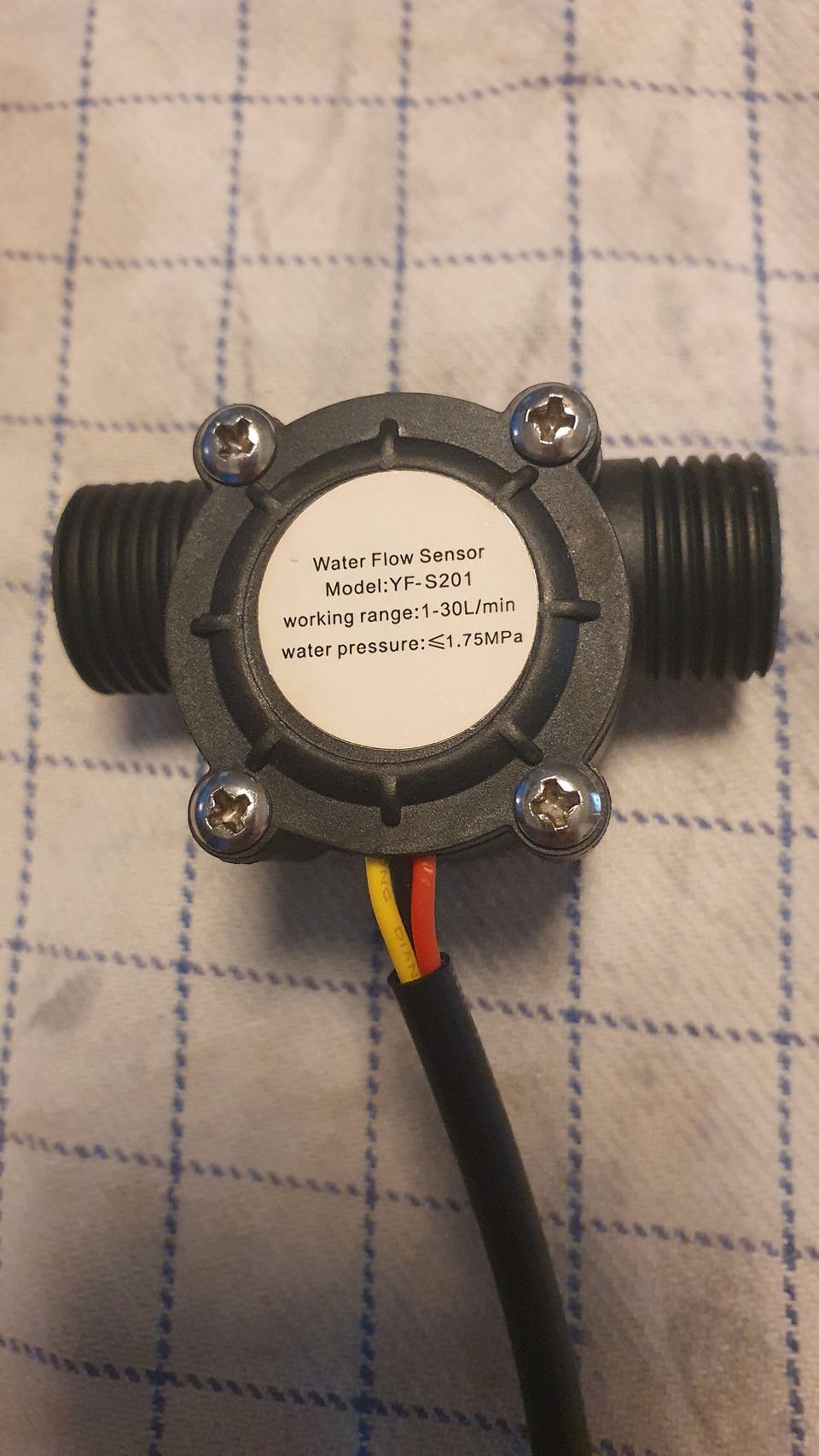

Væske flowmeter
Varebeskrivelse
Stand: Som ny - ingen synlige brugsspor
KommerMål væske/vandstrøm til dit solvarme-, computerafkølings- eller havevandings-projekt ved hjælp af denne praktiske og enkle flowmåler. Den indsættes på linje med din vand/væskeforsyning og bruger en pinwheel-sensor til at måle, hvor meget væske der flyder gennem den. Spin-hjulet har en lille magnet påsat, og der er en hall-effekt magnetisk sensor på den anden side af plastrøret, som måler, spinhjulets omdrejninger. Denne metode gør det muligt for sensoren at forblive sikker og tør.

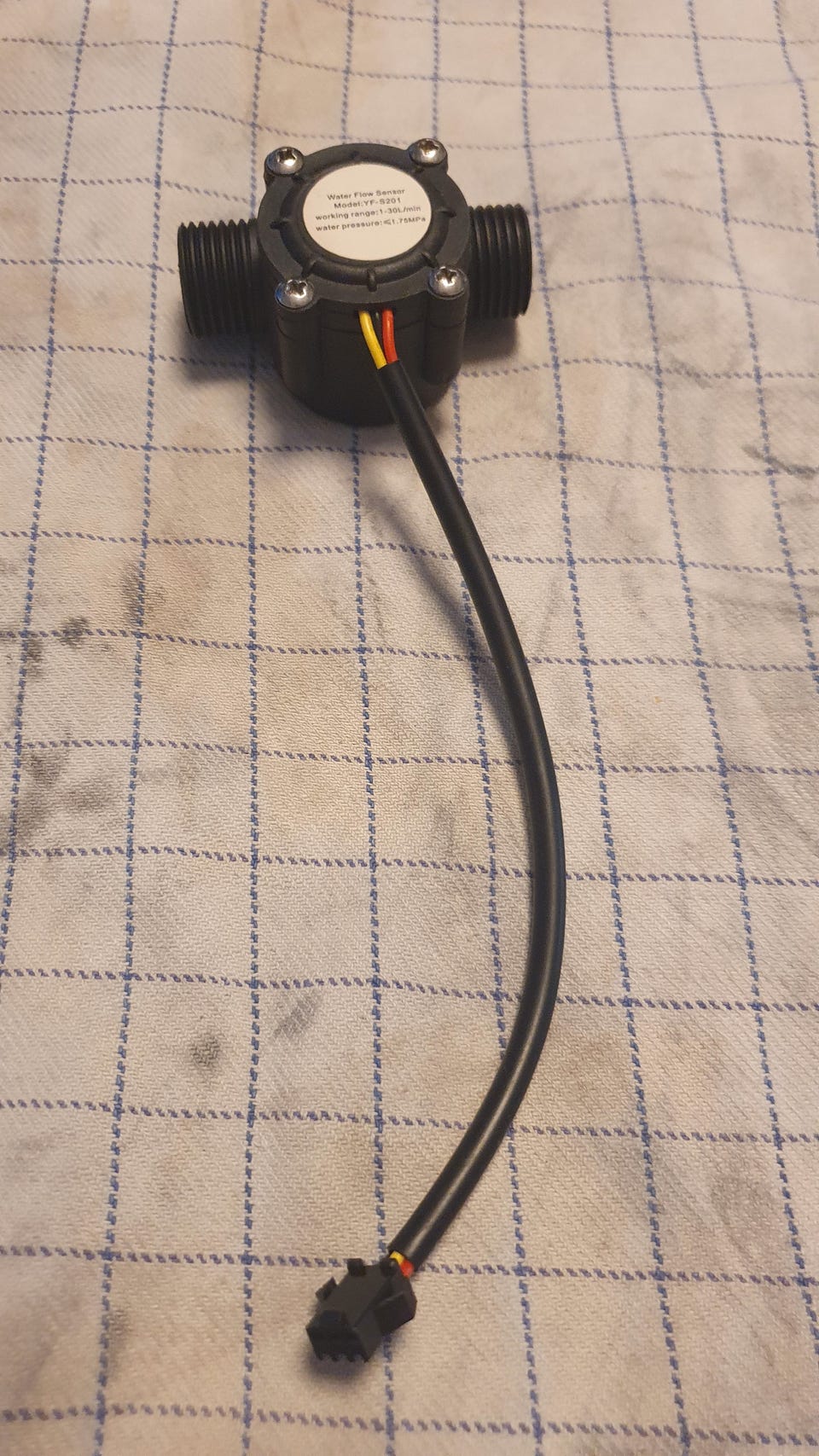

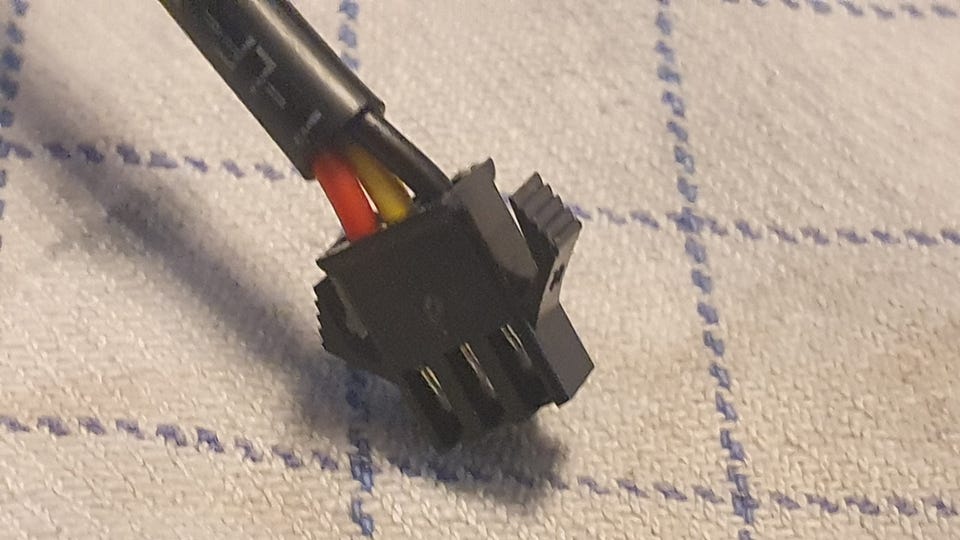

Sensoren er forsynet med tre ledninger: Rød (5-24VDC strøm), sort (jord) og gul (Hall effekt pulsudgang). Ved at tælle impulser fra sensorens output, kan du nemt spore væskebevægelse: hver puls er ca. 2,25 ml. Bemærk, at dette ikke er en præcisionssensor, og pulshastigheden varierer en smule afhængigt af strømningshastighed, væsketryk og sensororientering. Du skal foretagen en omhyggelig kalibrering, hvis der kræves bedre end 10% præcision. Den er dog fantastisk til grundlæggende måleopgaver!
Se Arduino sketch eksempel der kan bruges til hurtigt at teste sensoren - den beregner den omtrentlige mængde væske i liter og vises på en LCD eller seriel skærm.
Tekniske detaljer:
Operationel spænding: 5 to 18Vdc
Maks. strømforbrug: 15mA ved 5V
Væske flow rate: 1 til 30 ltr./min.
Operationel temperatur: -25 til 80°C
Operationel luftfugtighed: 35%-80% RH
Maks. hydrostatisk tryk: 2.0 MPa (= 20 bar)
Output duty cycle: 50% +-10%
Output rise time: 0.04us
Output fall time: 0.18us
Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min)
Pulses pr. ltr.: 450
Mekanisk levetid: Min. 300.000 cykluser

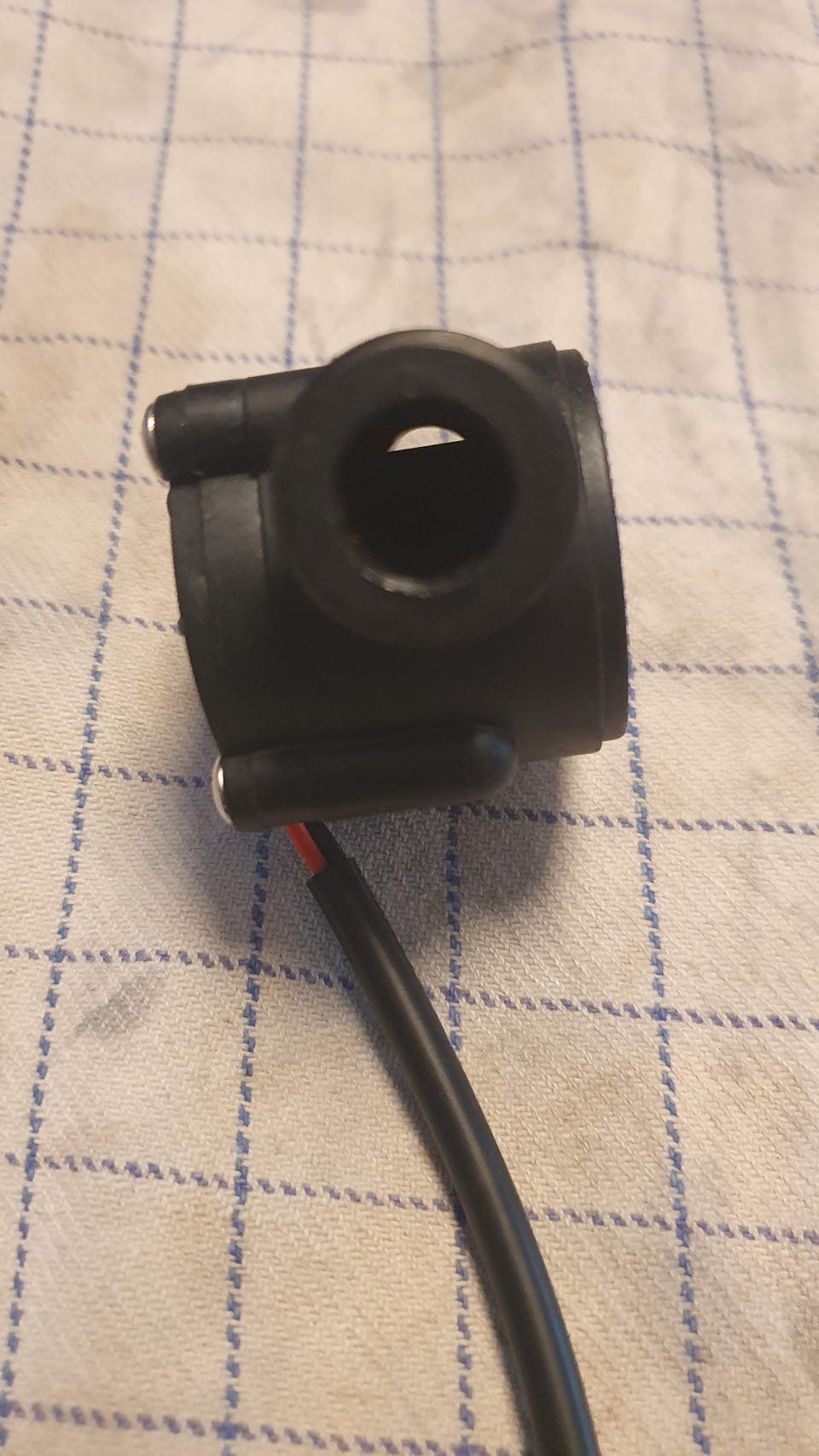

Gevind: 1/2" (udvendig diameter: Ø20mm)
sender gerne
pris pr styk 9 stykker
