1581 Enhanced PCB , Commodore 64
Varebeskrivelse
Stand: Som ny - ingen synlige brugsspor
Platform: Andet
1581 Enhanced PCB , Commodore 64, Her er et 1581-Enhanced PCB board. Dette board giver dig mulighed for Dual drive konfiguration. Forsyningsstik til 3.5” diskette drive er med skrue terminaler for at gøre det lettere at vende 5v og 12v. RAM kreds og alle Logic kredse er testet og medfølger. Der medfølger 1581 Kernal Roms som giver dig mulighed for at lave en vippe kontakt så man kan skifte Kernals eller bruge den medfølgende jumper. Der er mulighed for at bruge andre strømforsyninger som forsyner 1581-Enhanced med 5vdc. (Input range 6,5v-36v), kan med fordel bruges på nyere 3.5” drev som ikke bruger 12v.
Du mangler:
6502A - Kan købes på nettet eller tages f.eks. fra et 1541 drev.
MOS8520 - Kan købes på nettet eller tages fra en Amiga 500
WD1770 eller WD/VL1772 - Kan købes på nettet eller WD1772 kan f.eks. tages fra et 1571 drev.
3.5” floppy drev med Power og ide kabel fra en Amiga 500 eller ældre pc drev(Her kræver en modifikation eller en adapter). Adapter kan du købe i en af mine andre annoncer.
LED indikator lys. Kan du købe i en af mine andre annoncer.
Strømforsyning fra en et 1541-II drev (5v+12v)
Serial kabel

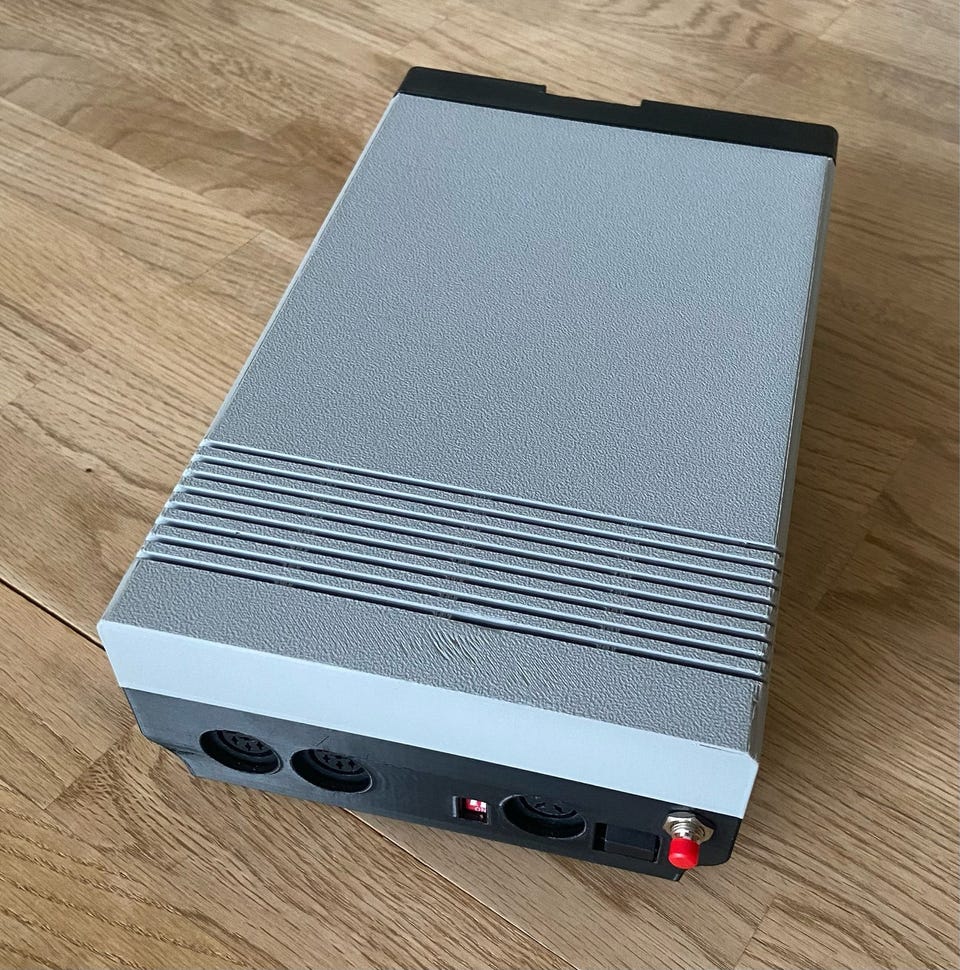

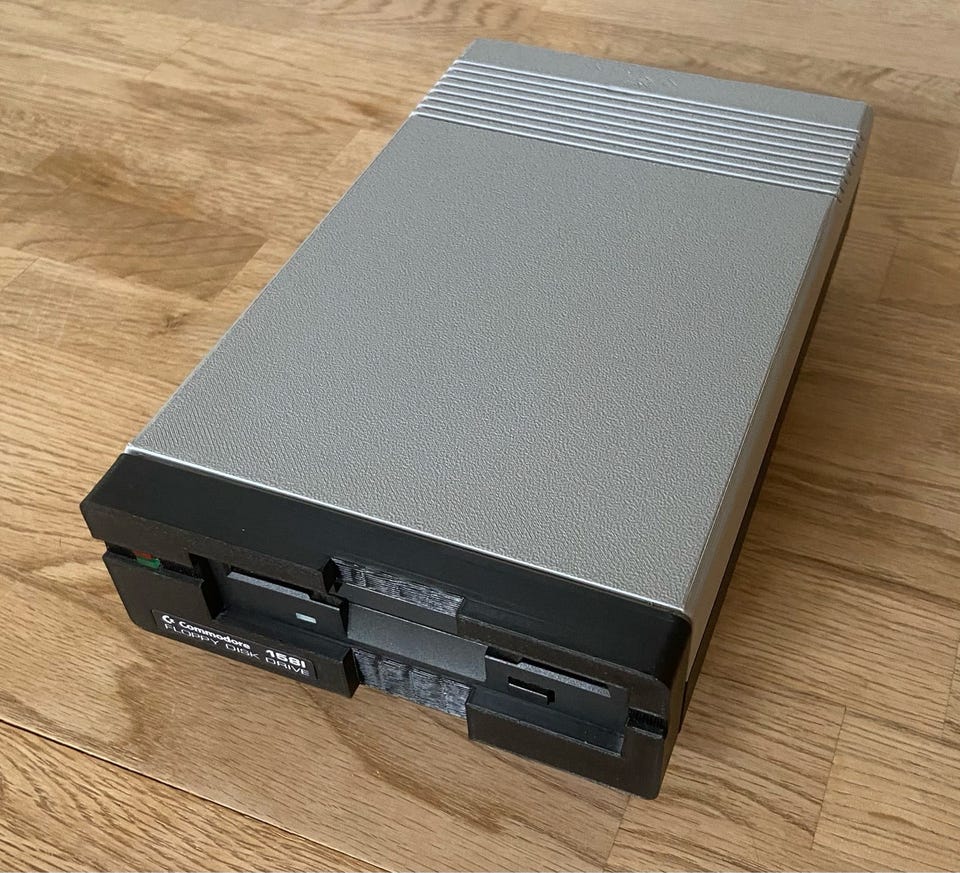

Original eller 3D printet 1581 case - kan købes på nettet eller printes selv.

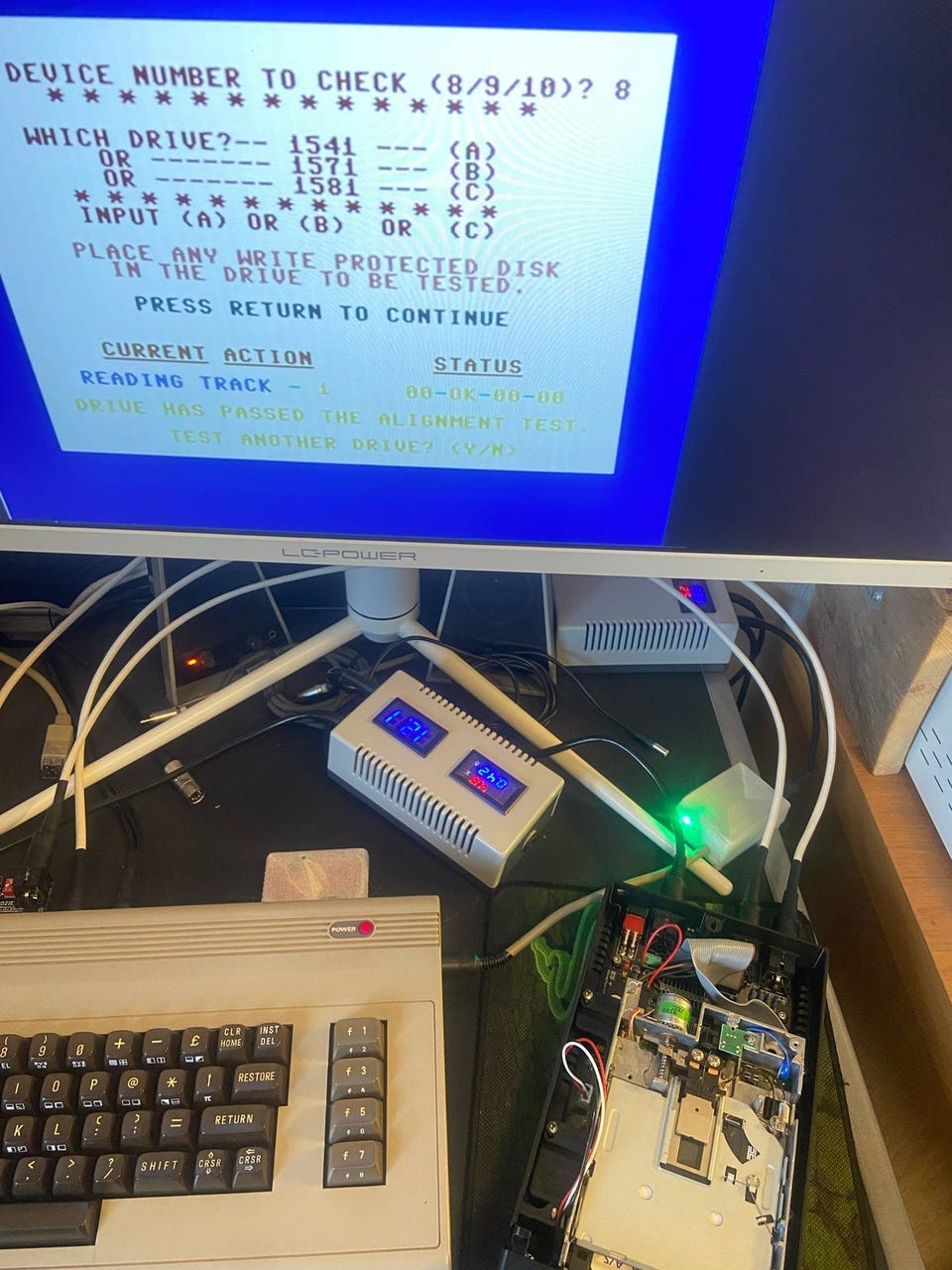

Boardet er testet med en WD1770 chip og virker som det skal.
Du kan læse mere her:
https://github.com/COREi64/1581-Enhanced

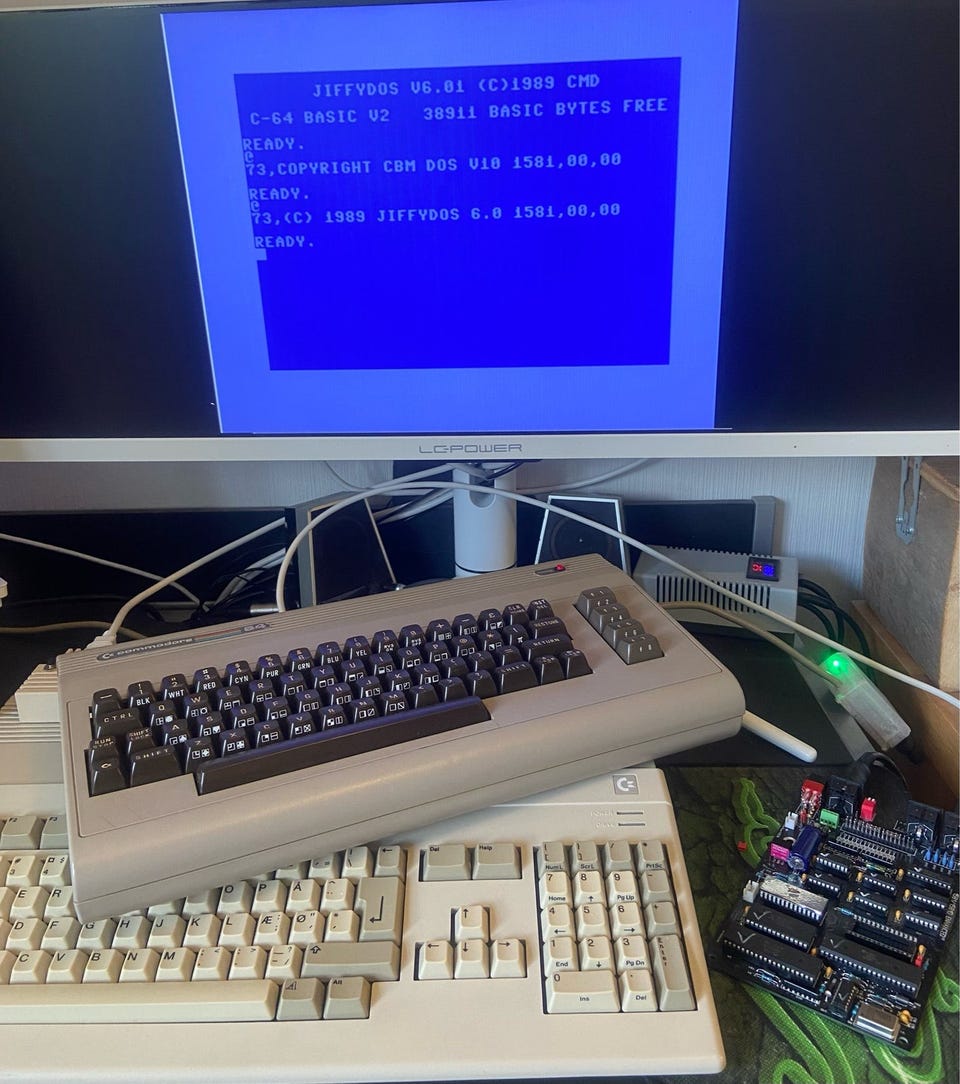

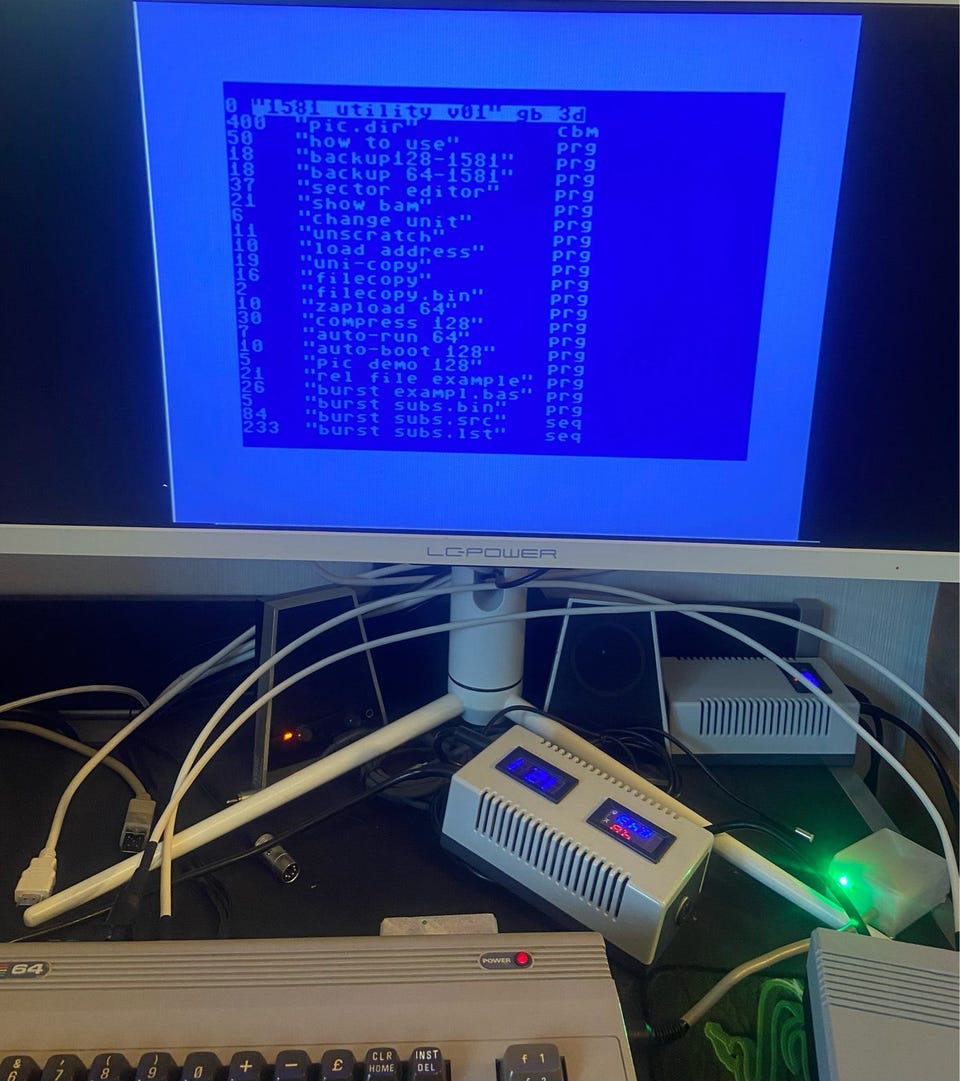

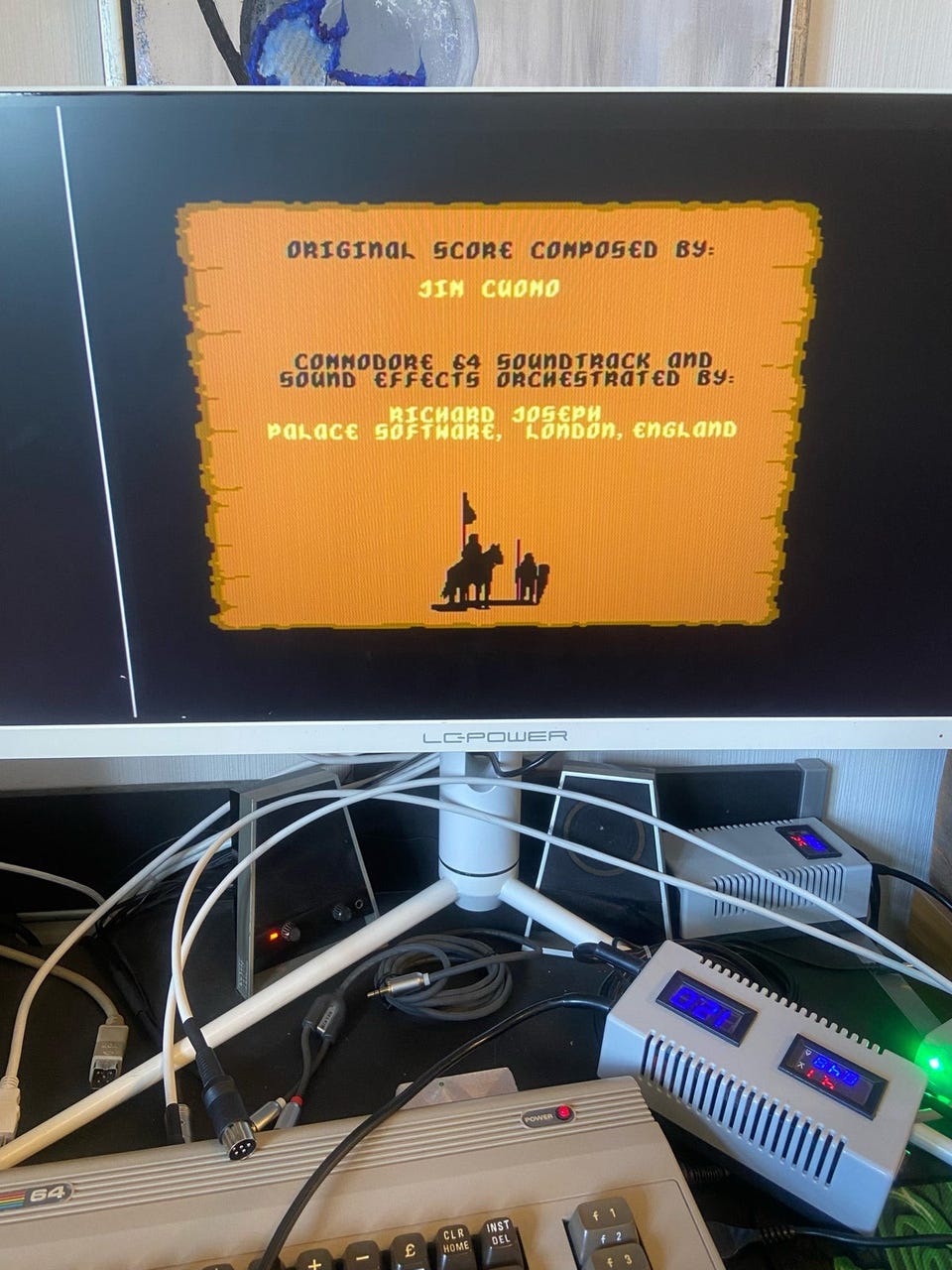

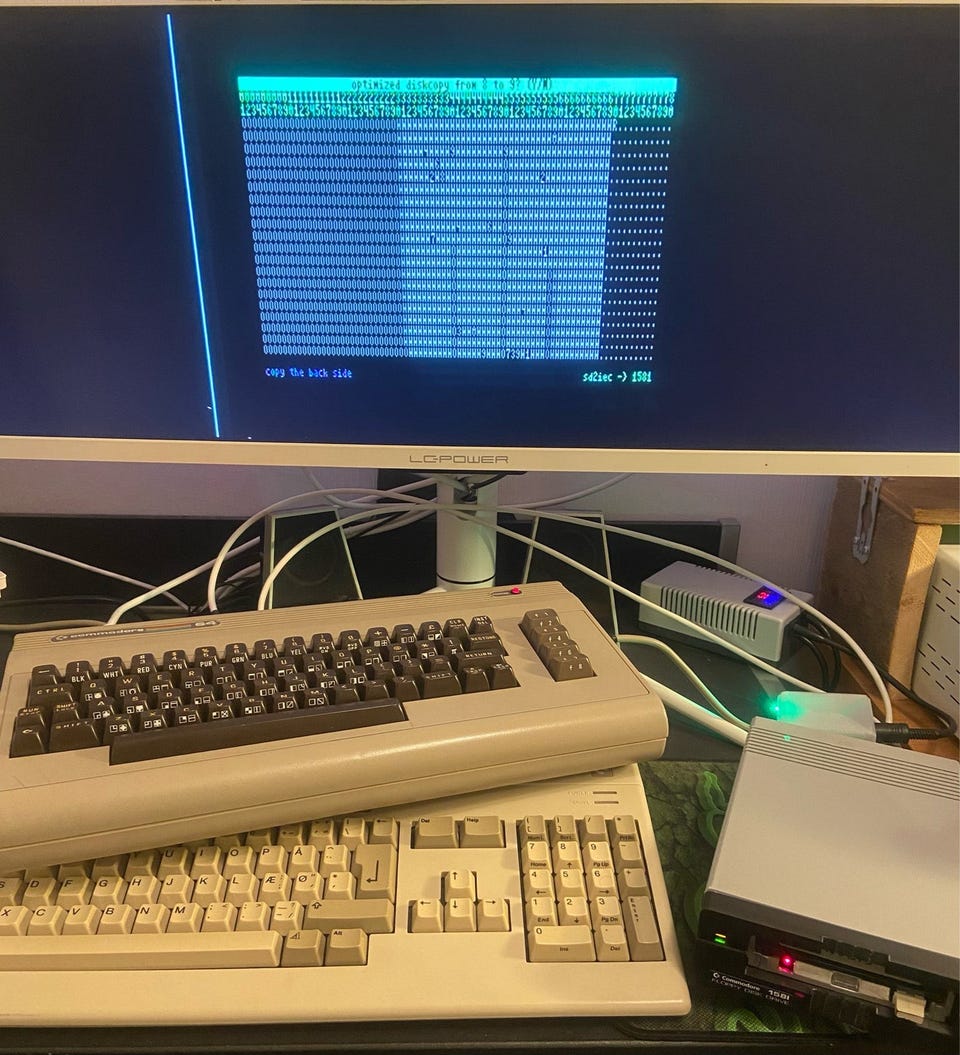

VIGTIG! Det er kun PCB board som sælges som på billede 1 og 2, de andre billeder er dokumentation og hvordan det færdige drev kan se ud.
Se PC drive adapter og LED PCB til 1581-Enhanced PCB board i en af mine andre annoncer.
Tilbehør til C64 , C128 , Commodore 64 , Commodore 128. Commodore 1571 , Commodore 1581 , Floppy drev ,
+++Se også mine andre Commodore relateret annoncer!+++
